技適対応仕様ナショナルＲＪ

今回、技適認証試験を受ける為にナショナルＲＪ－５８０をベースに改良を施しましたが、当機をベースに選んだ理由は
○個体内のシールドが他機種に比較してシッカリしている事。
○ダブルスーパー方式の受信回路を採用している事。
○フィルター類を内蔵するスペースが広く取れそうであった事。　　などです。
ＳＯＮＹ系、７７０やＲ５ベースでも良かったのですが、こちらの機種については今後、時間を見て改良していきたいと思います。

現存する型式検定合格機、技適基準合格機種で平成１７年１２月改正の新たな技術基準適合をパスする為には
一口で言うのであれば「電波の質をクリーンにする」事だと言えそうです。。

現行機種では、スプリアス領域（搬送波より１５KＨｚ外側の周波数帯域）における
スプリアス発射や不要発射、また占有周波数帯幅、副次的に発生する電波の強度など
いずれも、そのままではパスする事は出来ないと思われます。
基本波の整数倍で発生する高調波はＬＰＦで、副次的に発生する電波はＢＰＦで抑制する方向で。
また占有周波数帯幅の基準値は送信部、ドライブ段変調方式、コア調整などにて、クリアーする方向で改良を施しました。

◇　基本的なメンテナンス作業　

　ベースになるナショナルＲＪ－５８０は製造年月日が昭和５４年。
　メイン基板に取り付けられている劣化が考えられる部品は殆ど新品の物に交換します。
　ケミコン類、音声アンプＩＣ、送受信ライントランジスタなどが、これにあたります。
　　

○　周波数校正（較正）

　　５８０はダブルスーパー方式の受信回路ですから
　　校正を必要とするＸｔａｌは送受信合計で１０波あります。

　　各ｃｈ（１～８ｃｈ）３７ＭＨＺ帯局発周波数、
　　受信ライン２ｎｄ、ｍｉｘ　10.240Ｍｈｚ、送信ラインｍｉｘ　10.695Ｍｈｚ。

　　電波形式がＡ３Ｅである為ＳＳＢの様にシビアに調整する必要はありません。
　　技適基準値も　５０（１０－６）と言う、かなり甘い数値です。
　　
　　局発周波数３７ＭＨＺ帯の周波数校正は
　　各Ｘｔａｌの片足から局発トランジスタベースへ繋がる
　　パターンの間へコンデンサを入れてやる事で、校正可能です。

　　Ｘｔａｌは経年劣化により、殆どの場合が下側へズレている事が多いものです。
　　先にお話した様に電波形式がＡ３Ｅなので
　　キッチリ周波数校正する必要はないですが　調整を行いやすい様、

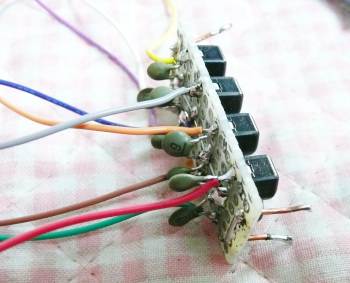

　　今回は固定コンデンサ＋トリマコンデンサで調整しました。

○　受信回路

　ベースとなるＲＪ－５８０は元々、受信感度は良いと言われている無線機です。

　メンテナンスとしては受信ラインのＦＥＴ／Ｔｒを新品へ交換したに過ぎません。
　受信ライン内、第２ｍｉｘ段、局発10.240Ｍｈｚの周波数校正は局発Ｘｔａｌと局発Ｔｒベース間に直列接続されている
　コンデンサをトリマ＋固定コンデンサに変更してやり、キッチリ10.240Ｍｈｚへ校正しています。
　特に難しい箇所はありません。

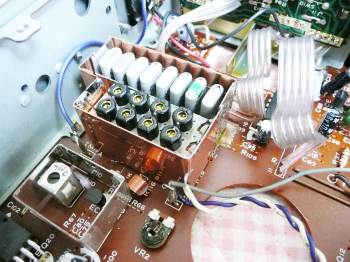

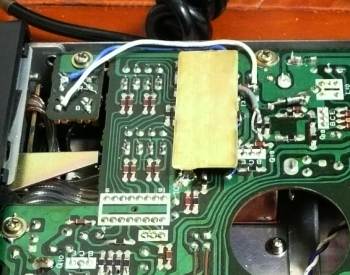

　局発周りは新たにシールド板を設けました。副次的に発する電波の漏れ対策の一つです。

　受信ラインで大きな変更箇所とすれば高周波増幅回路の前にプリアンプを追加した事です。
　これは受信感度を上げるという意味合いより「漏れ電波の抑制」（副次的に発する電波抑制）の意味合いが強いです。
　プリアンプはＦＣＺ、21MHZ帯ガリ・ヒ素FETを使用したプリアンプキット（同調コイルコンデンサ定数変更）を使用しました。
　このプリアンプのOUT側は共振回路が２段になった復同調回路（スタガ同調回路）を採用しており
　この部分が漏れ電波をカットするBPFの役目をするのではないかと考え受信回路にプラスしました。
　ついでに受信感度コントロールボリュームを５８０のスケルチVRを廃止してRFゲインVRとしました。

　必要のない「スタンバイピー機能」も廃止。
　当該スイッチはAGCのＯＮ／ＯＦＦスイッチへ変更しました。
　AGCのＯＮ／ＯＦＦはAGCアンプトランジスタのベース入力をＯＮ／ＯＦＦしているだけの簡単構造です。

※ＵＫ６９１局さんからお借りしたスペアナで測定した結果、追加したプリアンプでの副次的に発する電波の
　抑制効果は殆どありませんでした（汗）　効果があるのはＢＰＦです。

*******************************************************************************************************************************************************

　

○　送信回路

　送信ラインは多少変更しています。
　送信ラインＴｒはＲＦ、ドライブ、ファイナル、共に別の石、C1674、C2086、C2314へ変更。
　ＬＰＦ前に入れる２ｄBＡＴＴとリレーの通過損失があるのでファイナル直後の出力はある程度ないとフィルター通過後の送信出力は
　情けない出力になってしまいます。

　RJ-580送信回路内、ドライブ段のイン＆アウト側同調コイルは、コアを抜いた位置でも同調が取りづらく
　当該コイルはＦＣＺ　２５ＭＨＺ　７㎜角コイルへ変更し同調コンデンサ容量の調整。
　これによりキッチリ、ディップを取る事が出来ました。
　また元々のRJ-580終段増幅回路は私には意味が分からない変な回路。
　ディップ点が素直なＳＯＮＹ系の回路へ、ごっそり変更しています。
　この同調点が取りやすいという事が大変重要で、曖昧な調整をすると占有周波数帯幅が広く、高調波を多く含んだ汚い電波になるので
　注意が必要です。

　殆どの市民ラジオ無線機において変調方式は「ドライブ段、終段同時コレクター変調」だと思います。
　深い変調率を得る事が出来ますが、反面、変調入力が過大になると歪みが発生してしまう様です。（占有周波数帯幅の悪化）
　どこかのアマ無線製作記事に「ドライブ段のベースバイアスへ変調を掛けましたが使う気になれませんでした．．．」と読んだ覚えがあります。

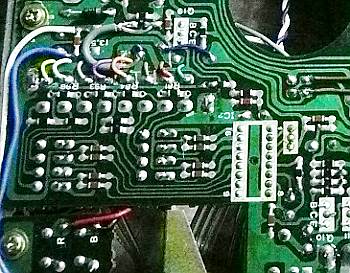

　不安要素は取り除かねば．．．．ドライブ段の給電パターンを見直しベースへは変調入力無しの電圧印加として
　コレクタのみ変調が入る様に変更しました。
※重要なのは送信部にある３つのコア調整です。
　　これを曖昧に行うと占有周波数帯幅が広がってしまいますし、低い周波数1chと高い周波数8chの送信出力に差が出たりします。
　　また同じAF入力値でも変調度に微妙な差が出たりします。

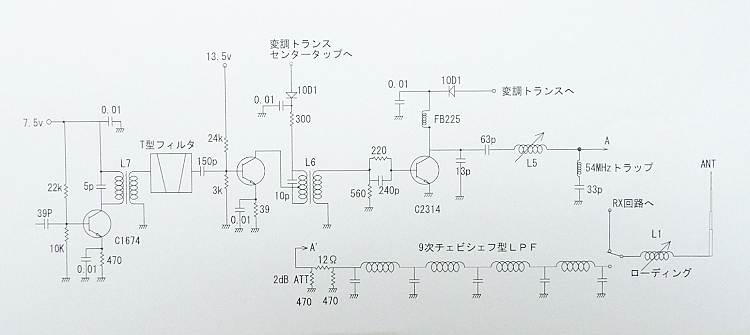

　　下記の回路図、「Ｔ型フィルターのトリマー」「Ｌ７」「Ｌ６」「Ｌ５」のコア調整がソレにあたります。
　　調整は4ch送信状態（無変調）で「Ｔ型フィルターのトリマー」「Ｌ７」「Ｌ６」「Ｌ５」の順に最大パワーになる様に繰り返し調整。
　　その後１．２５khzのシングルトーン最大ＡＦ入力で１ch、４ch、８chにおいて「同様のプラス側変調」になる様Ｌ5のコア調整し
　　最後にコア位置がズレない様、ロウ状の固定材で固定して終了としました。

　　５８０元々の回路を大半使って技適認証試験、占有周波数帯幅基準値をクリアーする事が、結構難題なので
　　ドライブ段トランジスタへの変調の掛け方、送信ラインのコア調整は極めて丁寧に行う必要があると思われます。
※認証試験を受けた５８０はプロトタイプと言うこともあり、必要無い改良もした感じがあります。　送信部も元々の５８０回路のまま
　　Ｃ．Ｒ値の調整のみで、どうにかなりそうな気もしています。　あくまで参考事例として捉えてもらえば良いと思います。

******************************************************************************************************************************

***********************************************************************************************************

○　ＡＦフィルター

占有周波数帯幅、スプリアス発射、不要発射の規制値へ大きく影響するのがフィルター類です。

ＡＦフィルターは実際の運用時の占有周波数帯幅の技適基準値、スプリアス領域内のスプリアス発射、不要発射の
基準値をクリアーする為に必要な物です。
技適認証試験時に入力される音声が１．２５KＨｚシングルトーンなので技適試験時には
ＡＦフィルターは効力を発揮しません。
実際の運用時、人の声を入力した場合に効果を発揮する事になります。

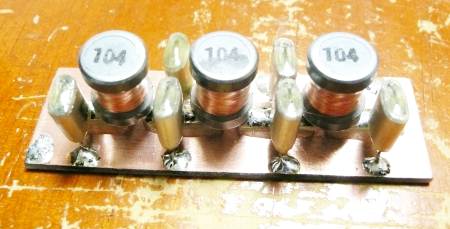

製作したのはカットオフ周波数２．５KHZ、チェビシェフ型７次LPFです。

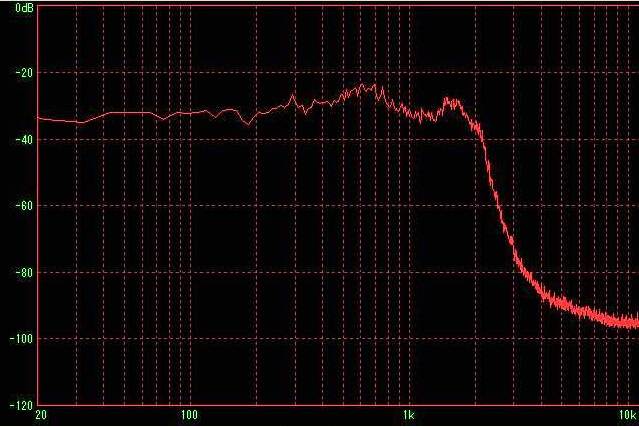

PCソフト　ｗａｖｅｓｐｅｃｔｒａで減衰特性を調べてみると2KＨｚより減衰し始め３KＨｚでは約－４０ｄBの減衰量を得る事が出来ました。

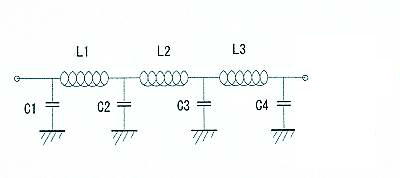

下記はチェビシェフ型７次LPFの回路図と各L・Cの値になります。
使用したコイルは市販の物を使った関係上、設計通りの値にはなっておりませんが、減衰特性を見る限り
フィルターとしては上手く働いてくれているようです。

技適認証試験項目内「占有周波数帯幅」の測定は１．２５KＨｚシングルトーンを無線機へ直接入力（外部マイク端子より）し
その変調度が６０％に達した入力値より、さらにプラス１０ｄBのAF入力される事になります。
１０ｄＢアップというのはマイクに向かって大声で話す位、大きな入力で変調度は軽く１００％を超えてしまう様な値です。
当然、側帯波の最大振幅も上昇する訳で認証試験で計測される両側帯波、第５から第１０番目の振幅値も上昇します。
認証試験では搬送波振幅ピークと両側帯波、第５から第１０番目の最大振幅ピークの電力比が－２５ｄB以下と規定されているので
過入力は避けたいところです。
上記に記してある様に変調度６０％になった時点からプラス１０ｄBの１．２５KＨｚシングルトーンを入力する訳で
「変調度が何％」と言う規定はありません。
と言う事は側帯波の振幅を押さえる為に音声入力にリミット（制限）を掛けてやれば良い事になります。
一定以上の入力があった時に（例えば変調度１００％）入力制限をする「リミティングアンプ」を取り付ければ
占有周波数帯幅の問題は完全に解決出来ます。
今の私の知識では「リミティングアンプ」を製作する事が出来ませんがweb上にＤＳＰ制御の「リミティングアンプ」が販売されています。
基板のスペースが５０㎜ｘ５０㎜と比較的小型なので内蔵する事も可能だと考えています。
現状でも技適基準値内に収まっているので良いのですが、よりクリーンな電波の質を求めるのであれば「リミティングアンプ」を通した
変調入力にすれば良いと考えています。
※認証試験項目内で一番基準値（－２５ｄＢｍ以下）ギリギリだったのがこの占有周波数帯幅基準値でした。
