ＴＡ２０１１Ｓ　マイクコンプレッサーの製作例

TA ２０１１ S を使用したマイクコンプレッサー　

技適認証試験項目「占有周波数帯幅」の基準値、搬送波ピークレベルより上下、第５側帯波のレベルが－２５ｄＢｍ以上低い事。　　　　　　　
認証試験項目中、一番やっかいだと思われる試験項目です。
認証試験時、マイク入力される信号レベルは１．２５KＨｚシングルトーンを入力して変調度６０％になった値より更に１０ｄB高いレベルで
マイク入力されます。　　これは通常の音声入力では大声で、怒鳴り散らかす感じです。
その様なマイク入力があった場合、変調度は軽く１００％を超えると共に、側帯波レベルも急上昇します。
側帯波レベルが上昇すると言う事は、一般的に言うところの「サイドの被りが酷くなる」「横方向に大きく広がる」状態。
無線機のマイクアンプ部に何も対策を施さなかった場合、第５側帯波のレベルが基準値を超えてしまう可能性が十分にあります。
そうならない為には、大きなマイク入力が入っても変調度が１００％を超えない様に対策してやればよい事になります。
そうすれば、第５側帯波のレベルは認証試験基準値以内（－２５ｄBｍ以下）に必ず収まります。

考えられる対策は出力上限リミットを持つマイクアンプを組み込めばよい事になります。
先に製作したＬＭ３５８Mを使用したマイクアンプは今ひとつの性能でしたが、
今回製作したＴＡ２０１１Ｓを使用したマイクアンプ（マイクコンプレッサー）は素晴らしい特性を示してくれました。
製作に必要な部品点数も少なく、簡単に製作出来ます。

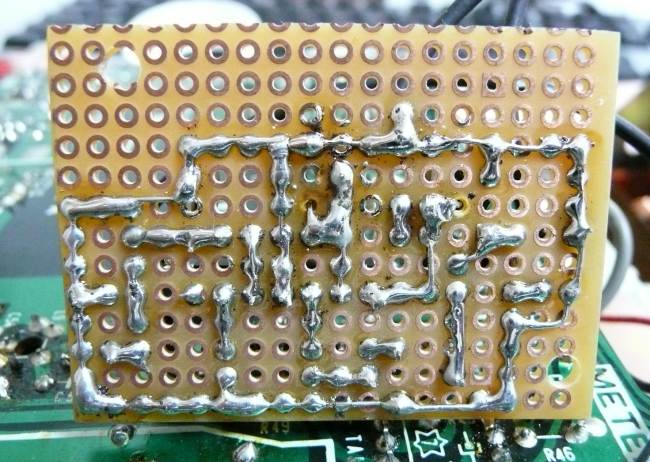

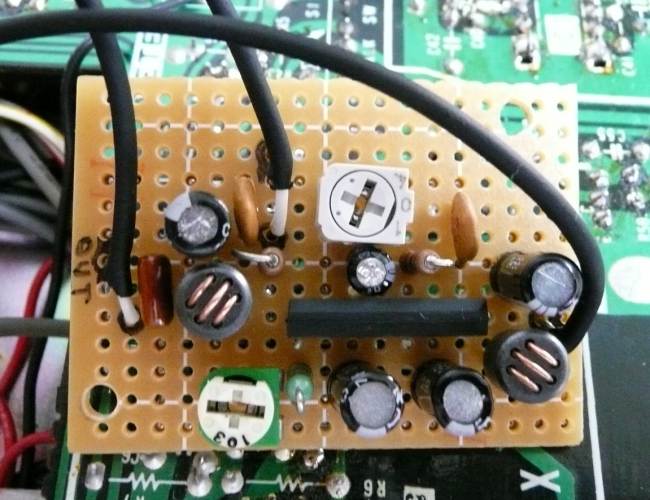

基板サイズも小さく、回路内２箇所のＶＲで殆どの市民ラジオへの対応が出来、内蔵可能だと考えています。

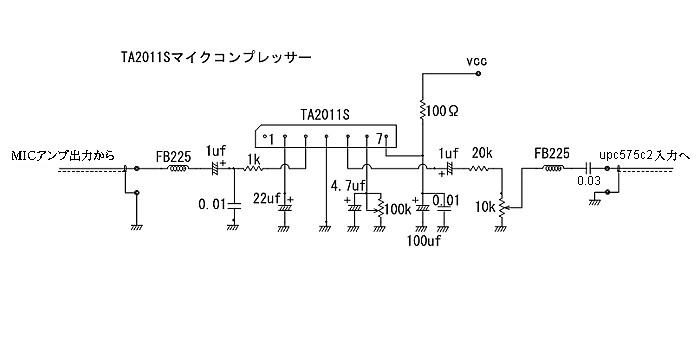

上の回路図が今回製作したマイクコンプレッサーです。
TA2011S、６ｐｉよりグランドされている１００ｋΩ半固定ＶＲの調整で
リリースタイム（どの位の時間で圧縮）をやめるかの調整が出来ます。
１０ｋΩ半固定ＶＲは音声ＩＣ　ｕｐｃ５７５ｃ２への入力調整になります。

ICB-770、変調度６０％時の音声ＩＣ、upc575c2への入力レベルが約－２７．９ｄB
認証試験同様、更にマイク入力１０ｄＢ上昇させた時のupc575c2への入力レベルは約－１８．０ｄＢ。（変調度１００％軽くオーバー）
と言う事はTA2011Sからの出力が、いくら大きな入力があっても－１８．０ｄＢより以下になる様調整してやればよい事になります。

ＩＣＢ－７７０への取り付け箇所は、元々のマイクアンプ出力をＴＡ２０１１Ｓの入力（３ｐｉ）へ
ＴＡ２０１１Ｓの出力は音声ＩＣ　upc575c2の入力へ接続するかたち。
ＩＣＢ－７７０基盤上で言えばR39（１．５ｋΩ）を取り去り、その部分にＴＡ２０１１Ｓマイクコンプレッサーの入出力を接続するだけです。
各、半固定ＶＲの調整ですが１００ｋΩの調整が要になります。
単信号（１．２５KＨｚ入力）のみの調整ではなく実音声でも単信号と同様にリミットがかかる様、このＶＲでシッカリ調整してから出力側の１０ｋΩを調整し音声最大入力時、変調度が１００％になる様、調整すればＯＫです。

最終的な調整はスペアナを見ながらになりますが、送信時レベルメーターとして機能するＳメーターの動きが設定した箇所より上がらなくなくなる筈です。。
あれだけビンビン張り付く様に動いていたレベルメーターにブレーキがかかった様になり、音声ＩＣ　upc575c2へは設定した上限値以下の入力しかされていない事が分かります。
ＴＡ２０１１Ｓの利得は大きく、ささやく様な音声でも十分増幅しますから大声を出さなくても十分変調が掛かるという事です。

実際、７７０に取り付けてテストをやりましたが、送信時の変調音は大変良く十分納得いく感じです。
コンプレッサーが、いかにも効いていると言う感じではなく全体的に太い感じになっています。
語尾により変調の掛かりにくい「い」「う」なども利得があるので十分変調が掛かるようです。
フィールドテストは出来ませんが、ノイズすれすれの信号強度で聞こえるか聞こえないかの場合、威力が出てきそうです。
テスト風景の動画は下記をクリックして下さい。
