ＲＪ－５８０ 改良箇所と方法 ③
市民ラジオ、外観上の主な規定としては
○アンテナは、その長さが２ｍ以下であり、簡単に取り外す事が出来ない事。
○本体内部へ簡単に手を加える事が出来ない構造である事。
主立った決まり事はこの２点。
アマチュア無線機の様に色々な機能が付いていても良いのかな．．．？
型式検定合格機時代に認められなかった、ＰＴＴ付きマイクは当然、認められている訳です。
今回、技適認証を受けたベース機はRJ-580。
送信時は本体のＰＴＴスイッチを押して、反対の手でマイクを持って交信する運用スタイル。
新たに個人が技適認証を受ける場合、平成１７年１２月に改正された基準を満たし
外観上の規定もクリアーしていればＰＴＴ付きのマイクも当然認められる事になります。
技適認証を受けたＲＪ－５８０はメイン基板のＰＴＴスライドスイッチ部分を取り去り、その部分にリレーを取り付け
ＰＴＴ付きマイクでの送受信を可能としました。
配線が面倒なだけで難しい事はありませんが、若干リレーの通過（約１ｄB）ロスがあります。
スプリアス発射、不要発射や占有周波数帯幅を規定値内に収める為、製作したフィルターを収めるスペースが必要で
電池ボックス前方のスペースを利用しました。
今回はプロトタイプと言う事もあり使用する電池をリチウムバッテリーとした為、既存の電池ボックスを削り取り、
そのスペースを大きく確保しましたが上手く煮詰めれば、今まで通り単一電池９本での運用も可能な構造に出来ると思います。
※ＲＪ－５８０ 底部分に付いている元々の「銘板」は剥がさなければいけません。
製造者は個人となる為、新たに書き直した「銘板」を貼り付ける事になります。
本体のフロントパネルや腹部分へ印刷してある「National」のロゴは消さなくても大丈夫ですが
今回はフロントパネル「National」のロゴは消しました。

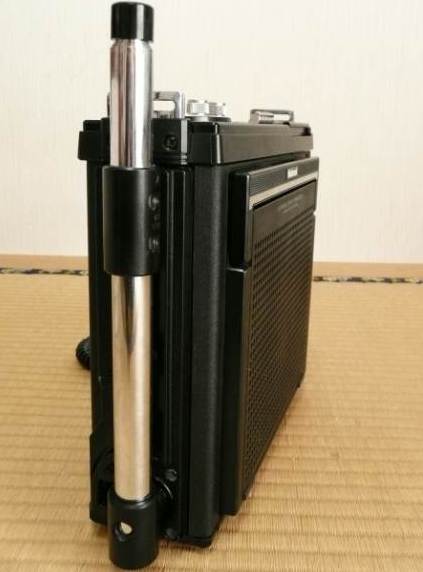

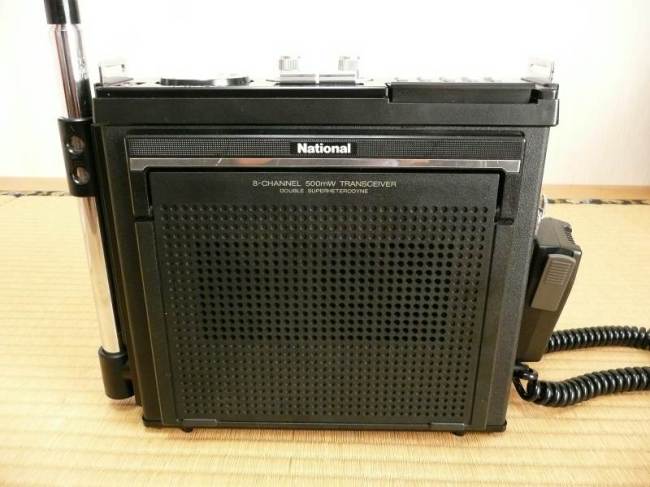

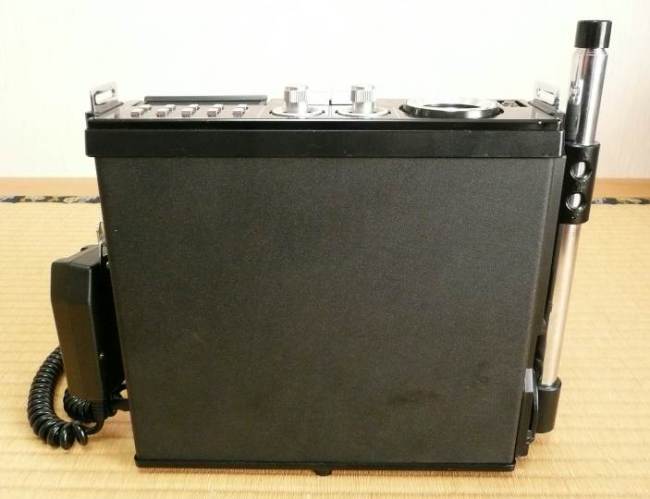

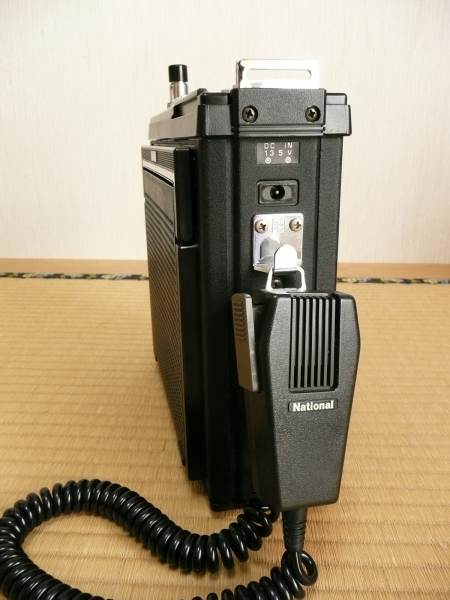

以下の写真は、今回受験したトランシーバーの中身と外観です。

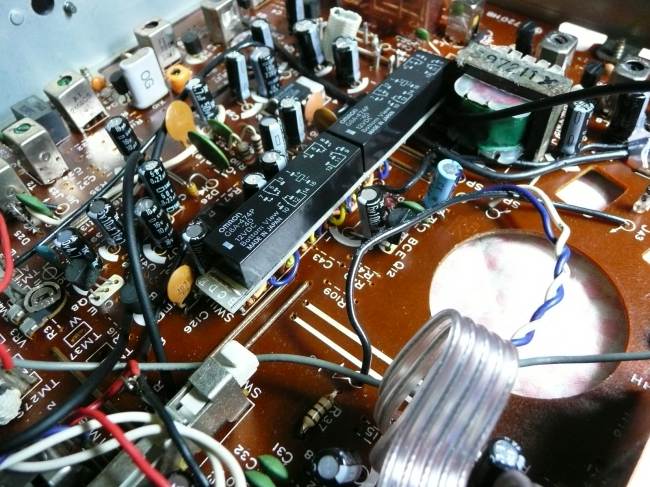

本来あるべきＰＴＴスライドスイッチの位置へ
オムロン製、１２ｖリレーを取り付けています。
配線は極力短くしました。
送受信に関して若干の通過ロスがあります。
リレーの右に見えている変調トランスはＳＯＮＹ系の
物が写っていますが、最終的には元のトランスへ
戻しています。

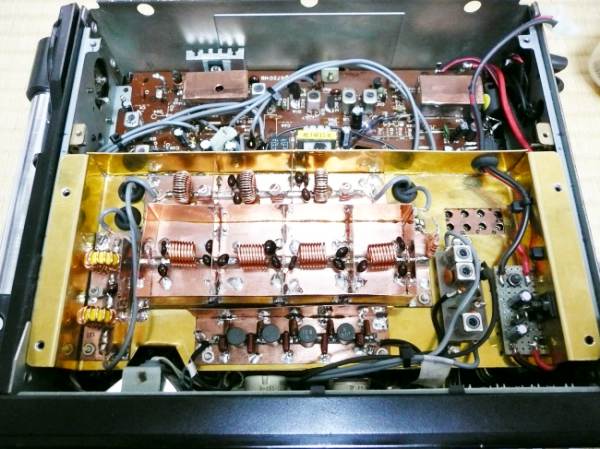

前方部分に取り付けられたフィルター群。
中央上側より
◆27Ｍｈｚ帯 直列共振 チェビシェフ型ＢＰＦ
◆カットオフ周波数29Ｍｈｚ帯 ９次ＬＰＦ
◆カットオフ周波数２．５KＨｚ ＡＦフィルター
写真のＡＦフィルターは
カットオフ周波数１．７KＨｚの物ですが
最終的にカットオフ周波数
２．５KＨｚの物に交換しました。
左端
◆Ｔ型フィルター
左端
◆リチウムバッテリー用１３．５ｖレギュレター。
右端
◆リチウムバッテリー用レギュレター
右から２番目
◆27MHZ帯プリアンプ
ＬＰＦ右に見えてる銅製シールド板８つの穴は
局発周波数調整用トリマ調整穴。
※各、ＯＳＣ周りは銅板でシールド。
各フィルターも銅板にて遮蔽。

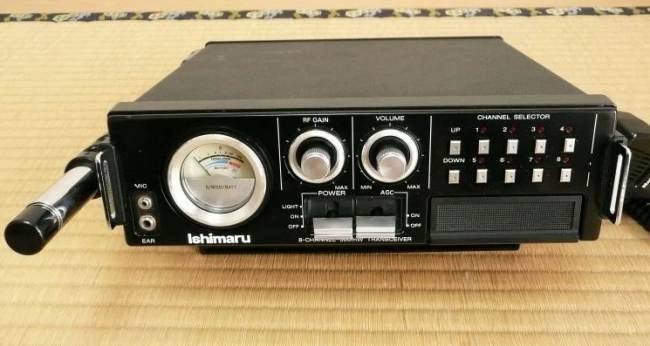

完成したＲＪ－５８０改
フロントパネルに印刷されていた
「National」のロゴは削り取りました。
「National」→「Ｉｓｈｉｍａｒｕ」に変更。
スケルチ→ＲＦ ＧＡＩＮ
スタンバイ→ＡＧＣ
それぞれ変更。
ＰＴＴスイッチは機能していません。

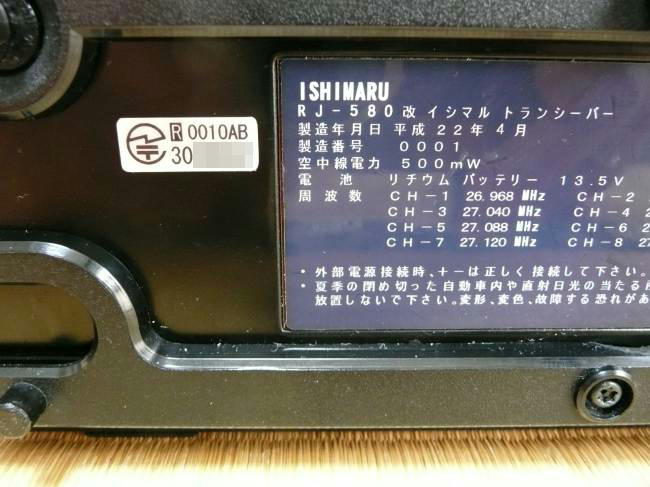

底部分に貼り付けてあった
Nationalの銘板は剥がさなければいけません。
※剥がさなくても上から新たな銘板を貼り付ければＯＫです。
剥がした銘板の代わりに新たに製作した
（印刷したシール）を元の銘板上に貼り付けてます。
銘板に書いてある事項は
○製造者名 ISHIMARU
○型式 ＲＪ－５８０改イシマルトランシーバー
○製造年月日 平成２２年４月
○製造番号 ０００１
○空中線電力 ５００ｍｗ
○使用電源 リチウムイオンバッテリー
○周波数 １ｃｈ～８ｃｈの周波数
○その他注意事項
その他注意事項以外の７項目は申請書へ記入した
内容と同様であり、必ず銘板に書いてなければいけません。
認証試験合格後、担当検査官が申請書との
すり合わせ確認を行います。
