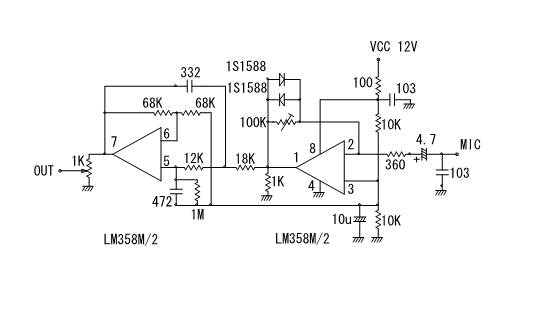

左、回路図が　ＬＭ３５８Ｍを使用したリミッティング機能付きマイクアンプになります。
ｗｅｂ上に公開されていた回路で、入力抵抗値、電源ラインへパスコンを追加したに過ぎません。

リミット機能が付いたマイクアンプが何故必要なのかはRJ-580の改良記事にも書いてある様に認証試験項目「占有周波数帯幅の基準値」をクリアーさせる為に必要になります。
「絶対必要」ではありませんが、確実にクリアーさせる為の安全パイと実際の運用時、過変調防止にも役立ちます。

ノーマルＩＣＢ−７７０の占有周波数帯幅を試験同様の手順で測定しても認証試験基準値はクリアーしていました。
（個体により差があると思います）
確実にクリアーさせる為に取り付けた感じです。
費用も大した額ではないので確実にクリアーする事を考えれば安いものです。

１００ｋのＶＲと出力側１ｋのＶＲ調整で、リミット調整が出来ます。
実際の認証試験で入力される１．２５KＨｚシングルトーンを変調度６０％になった値からプラス１０ｄＢの入力を加えた時に変調度が１００％を僅かに超える様、ＶＲ調整しました。
あまりリミットを利かせ過ぎた調整をした場合、実際の音声マイク入力変調度が低くなります。（問題ない感じですけど）
ある程度で、押さえた方がよい感じです。

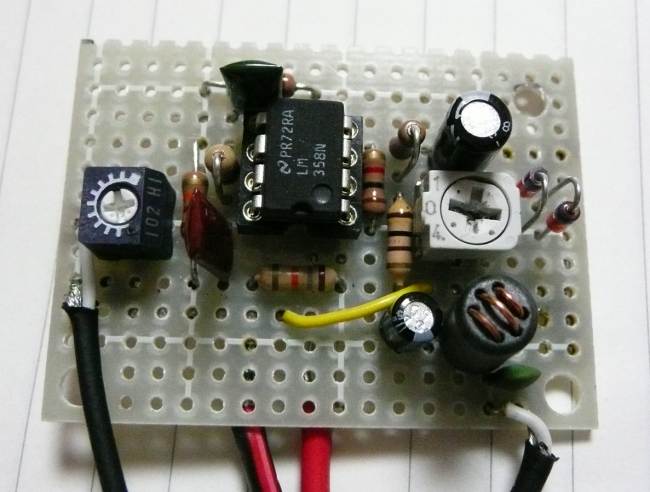

写真は穴あき基板を使用し部品を取り付けた状態。
サイズも、そこそこ小型です。

７７０への追加は、７７０元々のマイクアンプは使用しないのでトランジスタ、入力コイル、マイクシールド線など取り外します。
７７０基盤上の部品番号で言うところのＬ５．Ｃ２９．Ｑ８．Ｃ３４．Ｒ３９を取り去ります。
取り外したＲ３９の同じ箇所へ０．０３３ufのセラコンを半田付け。
リミッティングアンプ入力は、７７０のジャンパ線ｗ１１を外した箇所へ。
出力はＲ３９の変わりに取り付けた０．０３３ufの片側へ配線。
※詳細説明は下記に記してあります。

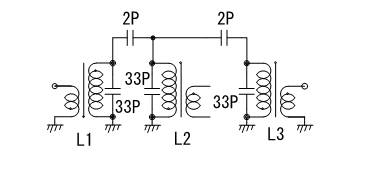

左回路図は、今回、新たに採用したＦＣＺ２８Ｍｈｚコイルを使用した
27MHZバンドパスフィルターです。
RJ５８０改へ追加したBPFはコイルにトロイダルコアにＥＣ線を手巻きしたものを使用しました。

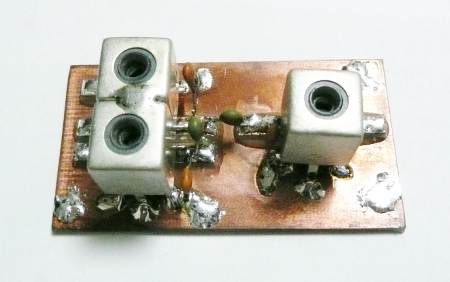

製作時間や調整も時間がかかりましたが、このＦＣＺコイルを使用したＢＰＦは
製作時間、調整など大幅に軽減することが出来、減衰特性も十分。
失敗することなく確実にＢＰＦを製作することが出来ます。

基板サイズも３３ｘ５５�oと小型です。
サイド部分を切りつめれば、更に小型に出来ます。

ＢＰＦ取り付け箇所は受信部の頭部分。
７７０のメイン基板でいえばＬ１とＰＴＴスライドスイッチ間を繋ぐパターンの間になります。

構造は簡単ですが、その効果は大きく、受信待機時に漏れ出てくる電波の
（１６Ｍｈｚ帯、１０．２４０Ｍｈｚ　その高調波など）
抑制に抜群の効果があります。
ＢＰＦ無し状態で測定すると１６Ｍｈｚ帯、副次的に発する電波の強度は認証試験基準値を
上回る値が出ますが、ＢＰＦ追加後は、１６Ｍｈｚ帯はもとより、その他の不要電波も
大幅に軽減します。

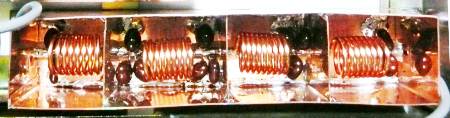

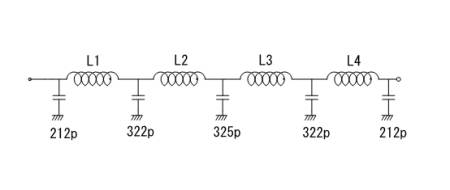

左回路図「は、ＲＪ５８０改にも使用したチェビシエフ型９次ローパスフィルターです。
空芯コイル４コとディップマイカコンデンサを使用したＬＰＦです。

コイル、インダクタンスは
Ｌ１．４　　　０．３８２uH　　　Ｄ＝９．２５�o　　Ｌ＝９．７�o　　Ｎ＝８回　　　Ｄ．Ｌは線形中心から測定
Ｌ２．３　　　０．４１２uH　　　Ｄ＝９．２５�o　　Ｌ＝１２．４�o　　　Ｎ＝９回　

取り付け箇所は、送信部終端部分。
７７０基板内で言えばＬ１１とＰＴＴスイッチの間になります。
Ｗ５（ジャンパ線Ｗ５）を取り去り、その部分に噛ませる形で取り付けます。

リミッティング機能付きマイクアンプを内部へ取り付けた様子。
７７０フレームへ２箇所穴開けをし、金属スペーサーを挟んで３�oビスで固定します。
ＶＣＣ１２ｖの取り出しはメイン基板パワースイッチ後の１２ｖパターンからです。

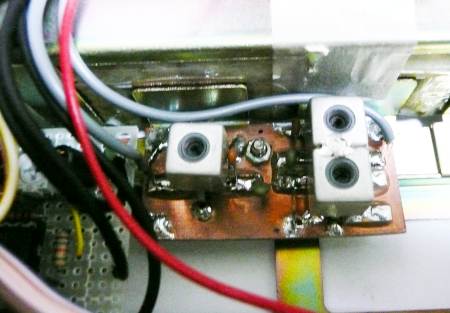

２７Ｍｈｚバンドパスフィルター取り付け。
取り付けは７７０電池ケース取り付けネジを利用し、共締めして固定しました。
共締めにする関係上、当該部分のネジは長さが長いものに交換。

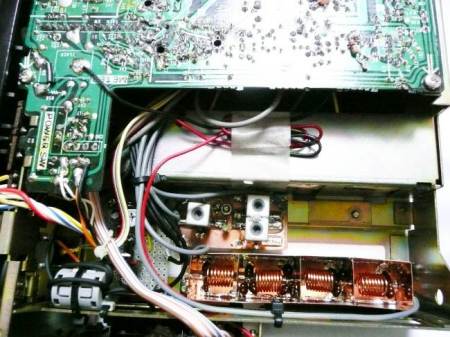

後付けパーツ「リミッティングアンプ」「ＢＰＦ」「ＬＰＦ」全てを取り付けた状態。
ＬＰＦ取り付けは、７７０フレームへ２箇所穴開けし、３�oビスで固定しました。

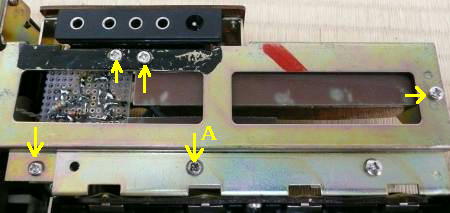

取り付けた後付けパーツは左写真の黄色→の箇所でネジ止め。
「Ａ」のネジはバンドパスフィルターを共締めしているネジで、元々付いているネジでは
長さが不足するのでネジ部の長いネジへ交換しています。

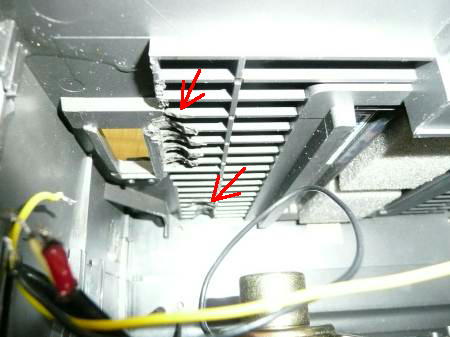

上記取り付けネジの頭が本体ケースへ干渉するので赤色矢印の箇所を削り取っています。
削ると言うより半田コテを利用し溶かしています。

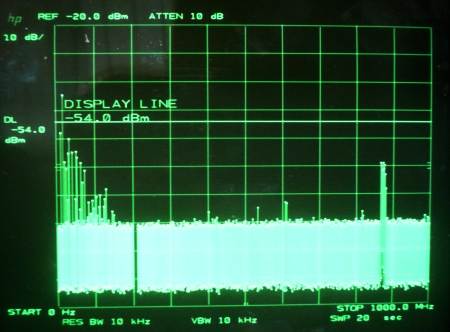

左スペアナモニターの表示はノーマルICB-770、受信待機時
漏れ出てくる電波を測定したものです。
認証試験項目「副次的に発する電波の強度、４ｎｗ」（−５４ｄBｍ）
測定結果、局発周波数１６Mhz帯が１０ｄＢｍ以上、基準値オーバーしていることが
モニターより見て取れます。
基準値以下ですが、第２局発１０．２４０Ｍｈｚもかなりの値です。
その他、上記周波数の高調波と思われる多くの電波が測定されています。
５００Ｍｈｚ以上で見られる電波は無線機とは無関係の外来ノイズです。
無線機の電源ＯＮ／ＯＦＦ無関係に測定されています。

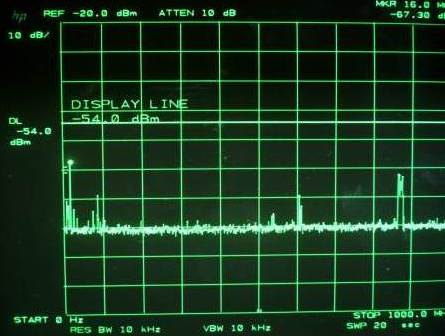

左のスペアナモニターは、製作した２７Ｍｈｚバンドパスフィルターを
上記説明した箇所へ追加し、測定したものです。
局発周波数１６Ｍｈｚ帯の頭はまだ見えていますが、認証試験基準値−５４ｄBｍを
大きく下回る−６７．３ｄBｍまで押さえ込んでいます。
また、周辺に見えていた不要な漏れ電波も−８０ｄBｍ以下と影を潜めてくれました。

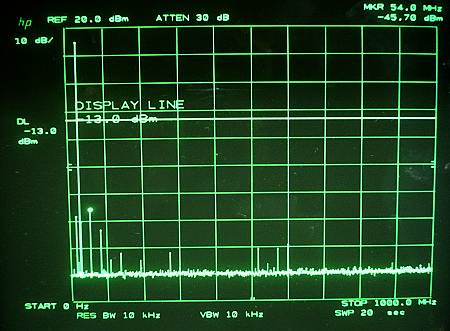

左スペアナモニターは１．２５KＨｚシングルトーン、変調度６０％送信時の
（認証試験と同条件）１ＧＨｚまでの測定です。
ノーマル７７０時に突出し基準値オーバー（−１３ｄBｍ）ていた２次高調波
５４Ｍｈｚの頭は見えていますが基準値以内に収まっています。
その他の高調波も基準値以内で全く問題有りません。
５４Mhzのマーカーは−４５．７ｄBｍですが外部アッテネーター１０ｄＢを噛ませているので
実際の値は−３５．７ｄＢｍです。　いずれにせよ基準値は軽くクリアーしています。

その他、占有周波数帯幅の基準値
（搬送波のピーク値と上下第５側帯波のピーク値の差が−２５ｄBｍ以上）
この測定結果も上下側帯波とも−３４．５ｄBｍ以上で、基準値余裕のクリアー値です。
