ＳＯＮＹ ICB-770 Kai 技術基準適合認証適合機の製作
電解コンデンサは経年劣化が考えられる為、容量抜けのあるなし関係なく、全１９個新品へ交換します。
音声ＩＣ upc575c2も新品交換。受信ラインFET／Trは全て別物へ交換します。
高周波増幅FETは2SK23A→2SK161GRへ、IF段はC1923＆C1390混合へ。
各OSC TrはC1674へ。 送信ラインは前段よりC1674→C2086→C2314へ交換。
各局発ｘｔａｌはトリマ＆セラミックコンデンサにより技適基準値へ校正。
送信出力は搬送波で０．５ｗ（２７ｄＢｍ）へ調整（個体により若干の差は出ますが極力０．５ｗに合わせます）
受信調整はＦＥＴ／Ｔｒ交換後、ＳＳＧにてコア調整。
ＰＴＴスライドスイッチはメイン基板より取り外し、内部接点を磨いた後「Deoxit
D100L」塗布した後、組み直し。
VRガリ取りは「Deoxit D100L」塗布。
ローディング調整は、無線機組み立て状態にて送信。簡易強度計を使用して最大になるようコア調整。
細かいところはありますが、メンテナンスはこんなところです。
§ローパスフィルター（ＬＰＦ）追加
ＬＰＦを組み込む事で認証試験項目「スプリアス＆不要発射」を抑制する事が出来ます。
チェビシェフ型９次、カットオフ周波数２９Mhzで設計したものを内蔵しました。
手巻き空芯コイル４個とディップマイカコンデンサを使用した物で、銅板でシールドしています。
７７０への内蔵箇所は送信ライン、ファイナル直後へ組み込みました。
§バンドパスフィルター（ＢＰＦ）追加
認証試験項目「副次的に発する電波の強度」を抑制する効果があります。
６月、５８０で技適取得した時に使用したチェビシェフ型ＢＰＦとは違い、今回はＦＣＺコイルを使用したＢＰＦです。
これは短時間で製作出来る割に減衰特性は素晴らしい事、サイズが小さく内蔵が楽な事が主な理由です。
§マイクコンプレッサー追加
認証試験項目「占有周波数帯幅」の基準値を満たす為に必要なアイテムです。
認証試験項目の内最大の難関であった「占有周波数帯幅」の基準値
（搬送波のピークより上下第５側帯波〜第１０側帯波のピークレベルが−２５ｄB以下である事）
これをクリアーする為には「変調度が１００％を越えないようにする事」でクリアーさせる事が出来ます。

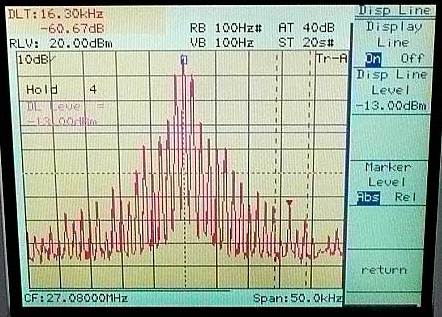

これまでメーカーで製造されている市民ラジオでは、送信時マイクへ向かって大声で話した場合など（ついついなりがちですよね）
変調度は軽く１００％を越えてしまい、波形は歪み周波数帯幅が大きく横へ広がった、俗に言う「被りが酷い状態」になります。

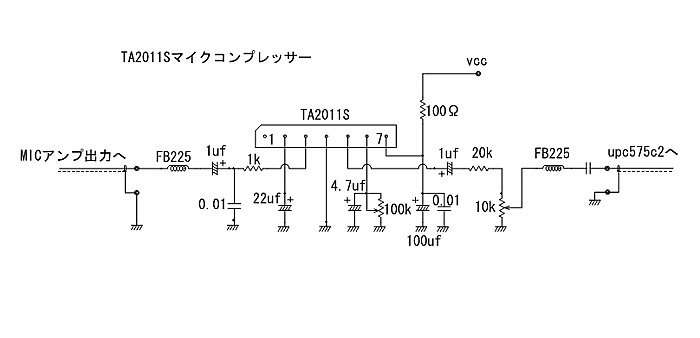

これを抑える為にマイクアンプと音声増幅ICの間へコンプレッサー機能を持たせたアンプを組み込む事で
変調度１００％を越える事は無くなりました。
いくら大声で怒鳴り散らかしても１００％変調度です(^^ｖ
ICB-770で送信時レベルメーターとして働くＳメーターも、右端へバシバシ張り付くような事は無くなりますが
変調はシッカリ掛かる様になっています。
今回の認証試験でこの項目の数値は基準値−２５ｄBを余裕でクリアーする−３５ｄB以下という数字です。
****************************************************************************************************
i以下、今回技適取得した７７０Kaiの内部写真、スペアナ測定画面です。

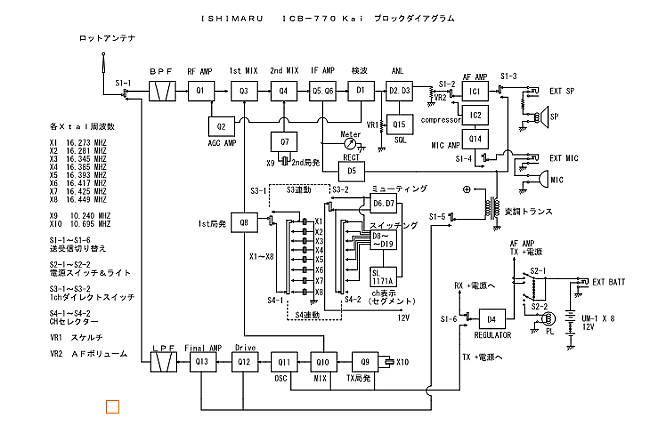

★☆★ ベース無線機 昭和５４年製、ＳＯＮＹ ICB-770 ★☆★
◇主な改良箇所◇
・基本的なメンテナンス
・ローパスフィルター追加
・バンドパスフィルター追加
・マイクコンプレッサー追加
§基本的なメンテナンス
・電解コンデンサ全交換
・ＩＣ、FET、Tr主要箇所交換
・周波数校正
・送受信調整
・PTTスライドスイッチＯＨ
・ＶＲガリ取り
・ローディング調整

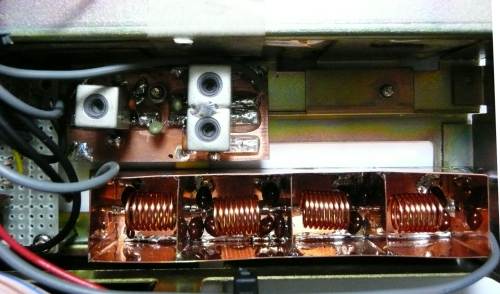

ハッキリ写っているのはＦＣＺコイルを使用したＢＰＦと
９次チェビシェフ型ＬＰＦです。
ＩＣＢ７７０は、これらのフィルター類を格納するスペースがあるので
改良に要する時間は比較的短時間で出来ます。

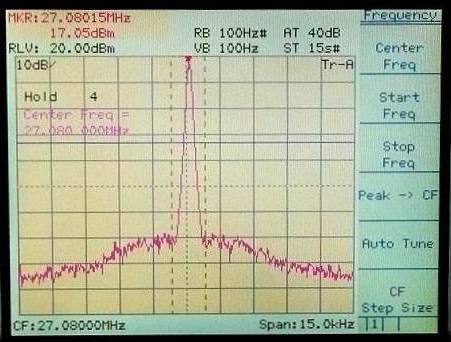

市民ラジオ４ｃｈ、２７．０８０Ｍｈｚ無変調時、近傍スペクトラムです。
ピークマーカーで分かる事は
周波数２７．０８０１５Ｍｈｚ
送信出力１７．０５ｄBｍ（外部ATT１０ｄB有り）約０．５１ｗ
帯域外領域の基準値問題なし。

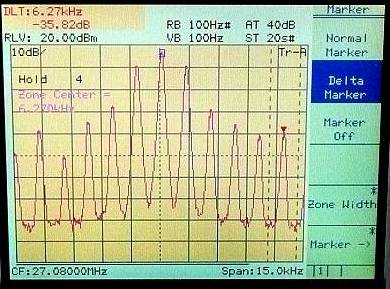

占有周波数帯幅の測定。
マイク入力、１２５０Hz、変調度６０％になった入力よりプラス１０ｄＢアップの
送信波形です。
モニターで分かるのは搬送波ピークより、第５側帯波（上側）が-35.82ｄＢ低い事。
認証試験基準値−２５ｄB以下を余裕でクリアーしている事が分かります。
これは７７０のマイクアンプ後に追加したマイクコンプレッサーが無ければ
この様な、綺麗な波形にはなりません。

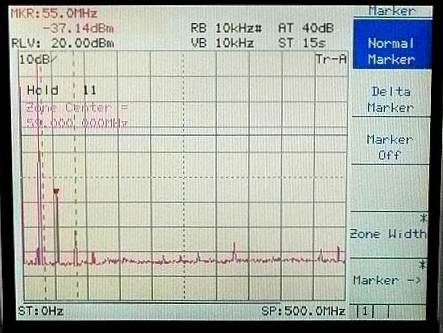

占有周波数帯幅測定時と同じ状態で５００Mhzまでの測定。
マーカー表示で２次高調波−３７．１４ｄＢｍ（外部ＡＴＴ１０ｄｂ有り）なので
実際には−２７．１４ｄBｍで認証試験基準値の−１３ｄBｍをクリアーしている事が分かります。
それより上の高調波は全く問題ありません。
LPFによりシッカリ抑制されています。

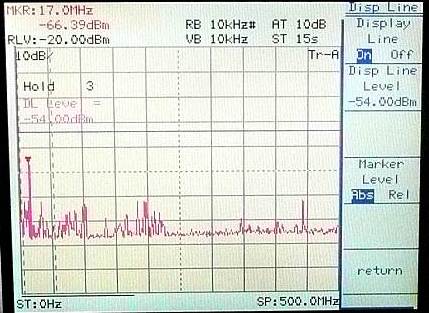

受信時の副次的に発する電波の測定。基準値-4nw（−５４ｄBｍ以下）
局発周波数１６Mhz帯が−６６．３９ｄBｍとマーカー表示されています。
その他の副次的に発する電波はいずれも−８０ｄBｍ以下で全く問題ありません。

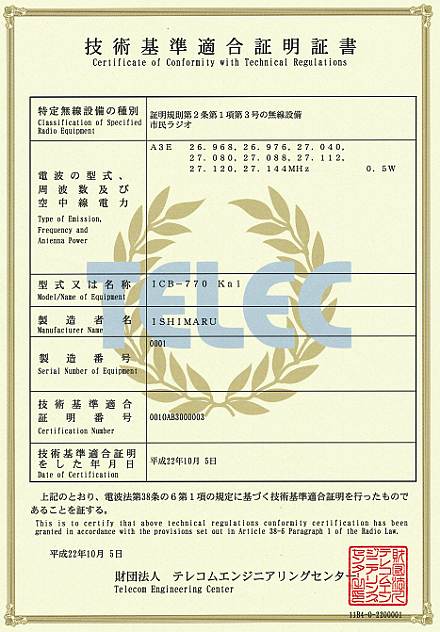

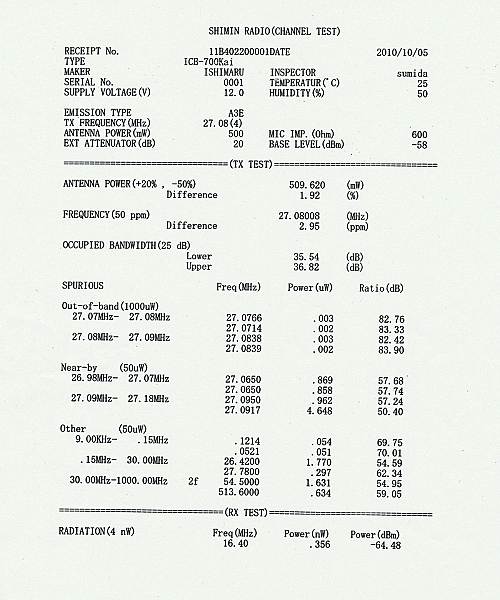

下記データ表は、認証試験時のテレックで測定されたデーター（4ch）です。
自宅でのスペアナ測定と、ほぼ同値であることが確認出来ました。
自分のやってる方法で間違えない事が、確認できたことになります。

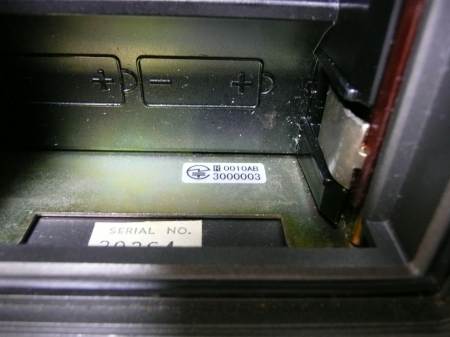

７７０フレームに貼り付けられた技適シール。

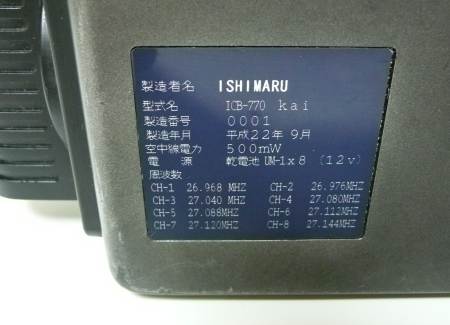

ラベルは製造者 ＩＳＨＩＭＡＲＵ、 型式名 ICB-770 ｋａｉ 製造番号
0001
