表面実装部品を用いた、LPFの試作品です。


回路図と特性図(PDF)

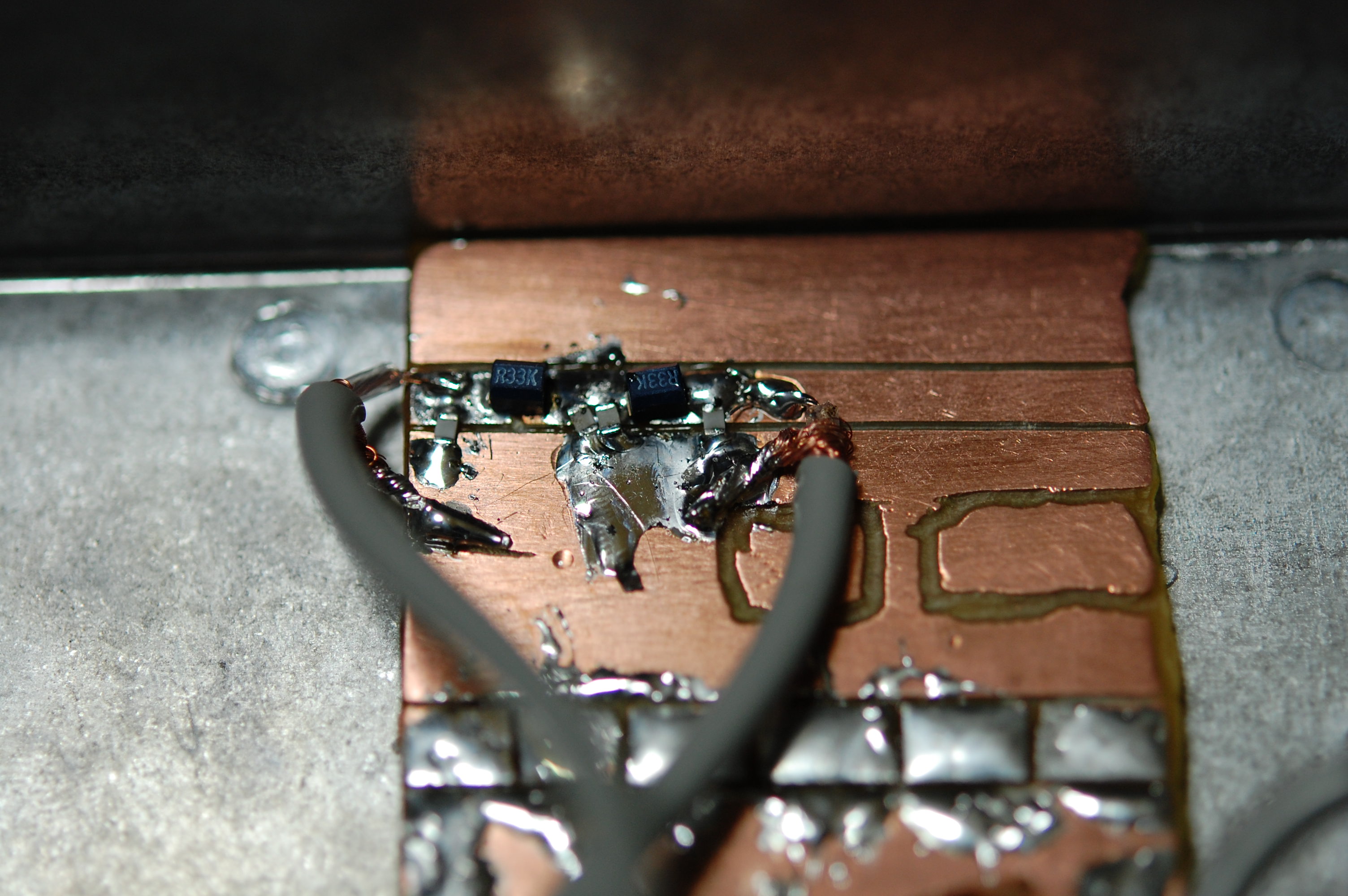

全体写真



1段受信時特性

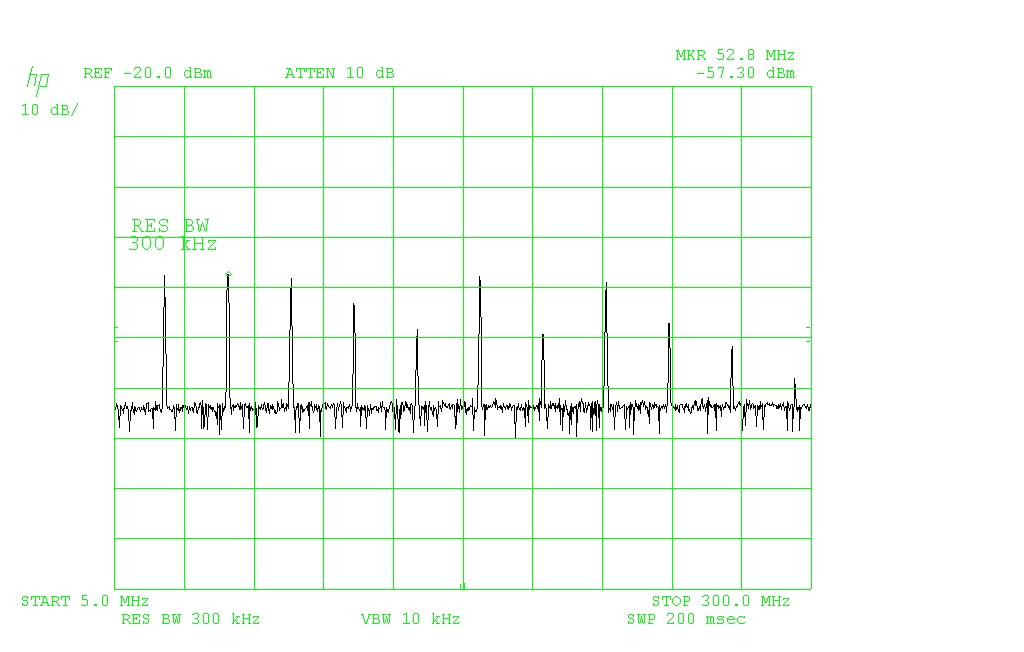

フィルタなし

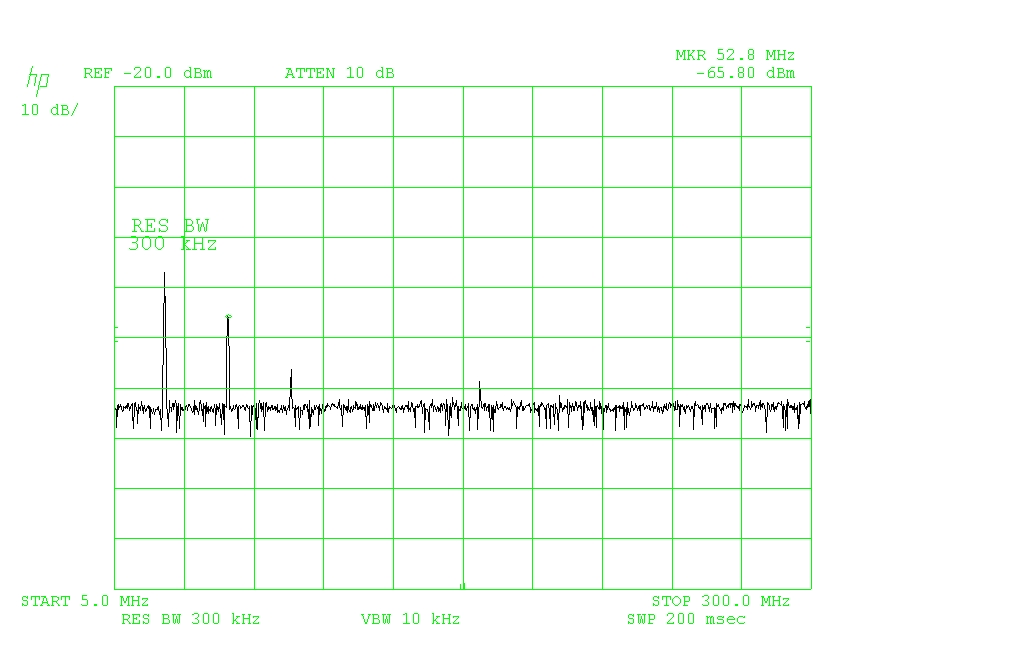

フィルタあり



1段送信時特性

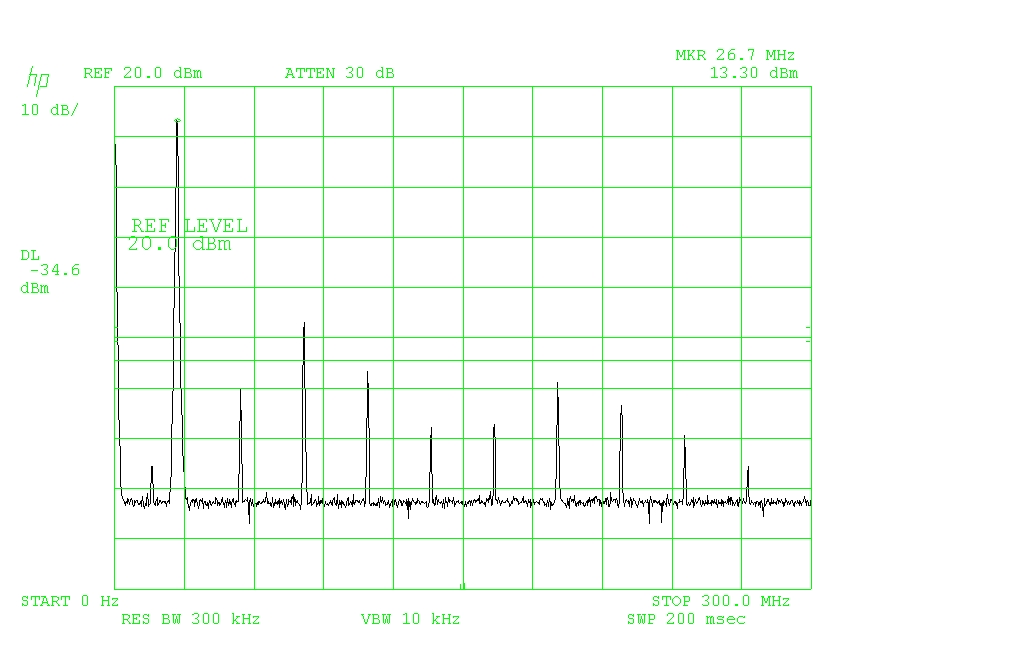

フィルタなし

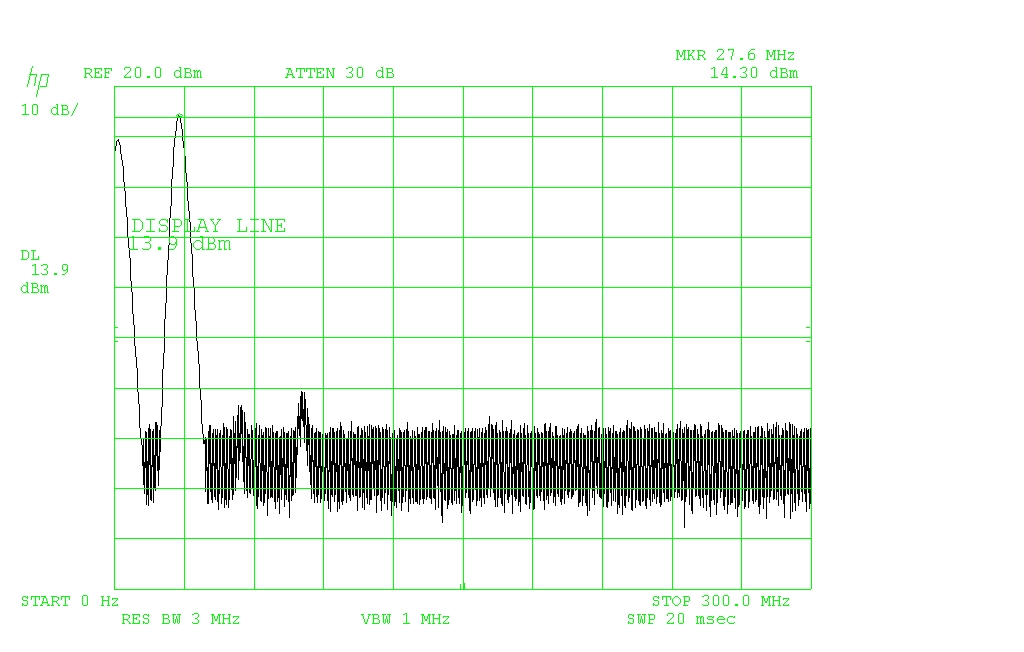

フィルタあり



2段送信時特性

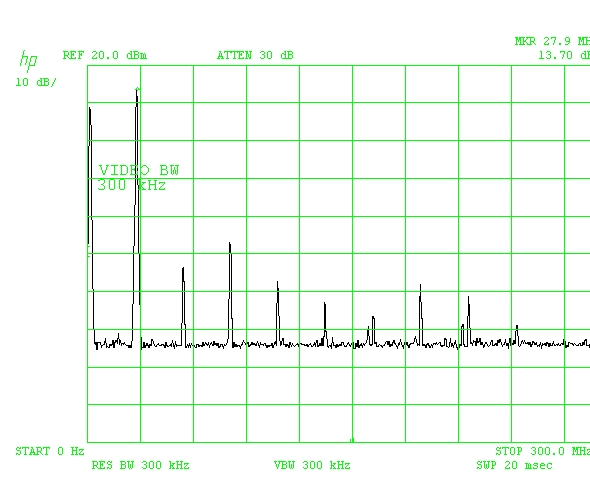

フィルタなし

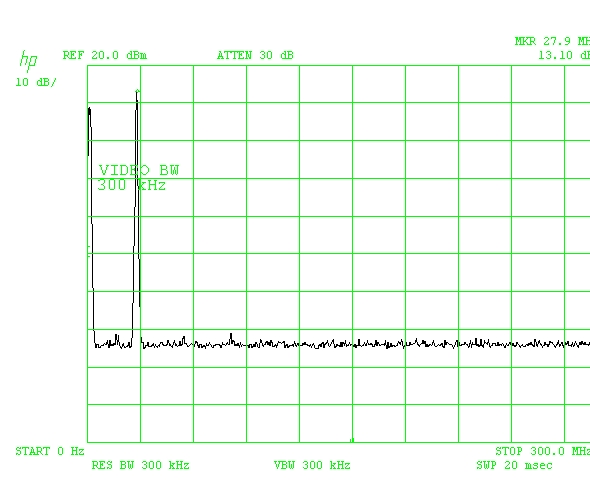

フィルタあり




※SGを使った試験を追記します。

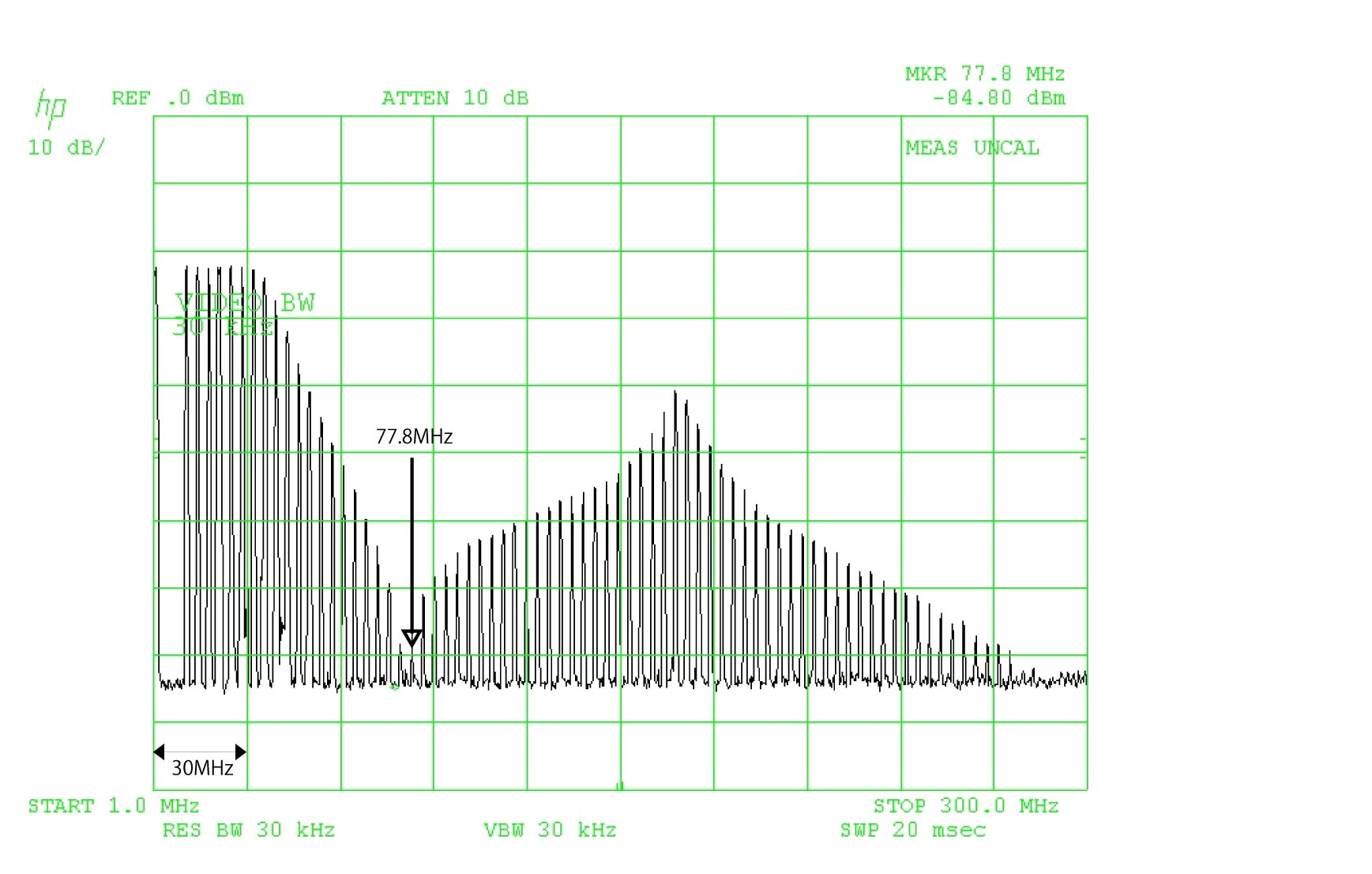

77MHz±5MHz周辺に、減衰極があるようです。
なお、MEAS UNCALアラートがでていますが、スイープタイムを変えても同じような傾向でしたので、そのまま掲載しております。
